光学界黑色吸光材料的选择方法

我司的黑色吸光材料,在光学界上用于防止乱散光和乱反射。产品种类多,特征也也不同。
本页主要说明其种类和特征,方便各位结合需求选择商品。

根据材质分类

材质 发泡聚氨酯 植毛布 水性涂料
产品 FINESHUT KIWAMI
FINESHUT SP
无反射植毛布 真・黑色无双
特征 从可见光到红外领域具有安定的吸光性能,不易出粉尘,最适合光学机械内部使用 很适合可见光领域防放射用途,但是其有一定的厚度和易掉粉尘的短处。 在可见光领域有非常优秀的变现,但是其涂膜非常脆弱。
用途 相机,镜头等光学机械内部配件 暗室,摄影师的黑色背景。 一时性的防反射处理,兴趣娱乐。

现在我司推荐的防反射材料是发泡聚氨酯FINESHUT系列,植毛布,黑色无双水性涂料这3种类型。主要用途分类为FINESHUT系列用于光学机械内部配件,植毛布用于暗室,背景等制作,黑色无双用于一时性的防反射处理。

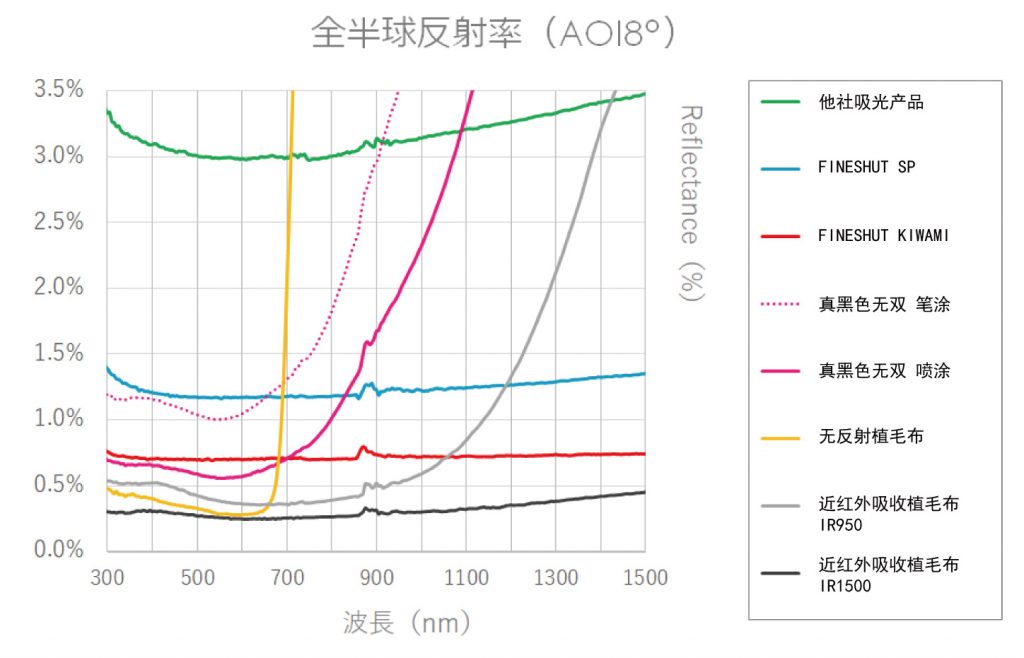

全反射率比较

产品名 紫外250nm 可见光500nm 近红外900nm 近红外1500nm
FINESHUT KIWAMI 0.8% 0.7% 0.7% 0.7%
FINESHUT SP 1.7% 1.2% 1.2% 1.4%
无反射植毛布 0.5% 0.3% 10.0% 43.7%
近红外吸收植毛布IR950 0.6% 0.4% 0.5% 4.3%
近红外吸收植毛布IR1500 0.3% 0.3% 0.3% 0.5%
真黑色无双(喷涂) 0.8% 0.6% 1.7% 10.7%
真黑色无双(笔涂) 1.3% 1.0% 3.0% 17.6%

上方图表的全发射率(AOI8°),我司判断黑色程度的唯一指标。
所谓的全反射率是扩散反射和正反射的总和结果,AOI8°是代表从法线射入8°角度的光线。

作为参考,一般使用于相机镜头内部的防反射涂装的全反射率大概为3%。

从紫外领域到近红外领域表现一直很安定的FINESHUT系列是因发泡聚氨酯材质的凹凸表面和碳树脂所成,所以才能表现出此性能。

另外,我司的无反射植绒布,在可见光领域具有很强的实力,且价格也便宜。但是在近红外领域是无反射植绒布的弱点。
为了在近红外领域的防反射性能,我司又推出了两种《近红外吸收植毛布》。

真黑色无双涂料是根据涂装方法(笔涂或喷涂)表现出的吸光性能有所不同,因此使用时请注意。

尺寸和厚度

产品名 最大尺寸 厚度 耐磨性
FINESHUT KIWAMI 480mm×280mm 0.37
FINESHUT SP 1000mm×120m 0.22、0.40
无反射植毛布 950×20m 0.9
真黑色无双 涂料 0.05 ×

关于我司采用的背胶

产品名 厚度(mm) 特征
DF8370B 0.12 PET基材。容易粘贴,剥开之后不易留痕
DIC#8616UJ黑-50(N) 0.05 PET基材。背胶如有厚度,切面层会有光泽。为避免这种现象推荐此背胶
DIC#8103黑 0.15 无纺布基材。用于植毛布的背胶。稍有溶剂异味。

最后为大家介绍了我司采用的背胶。
都是遮光性优异的黑色双面胶。除了上述背胶以外,也可以对应顾客指定的背胶。欢迎咨询

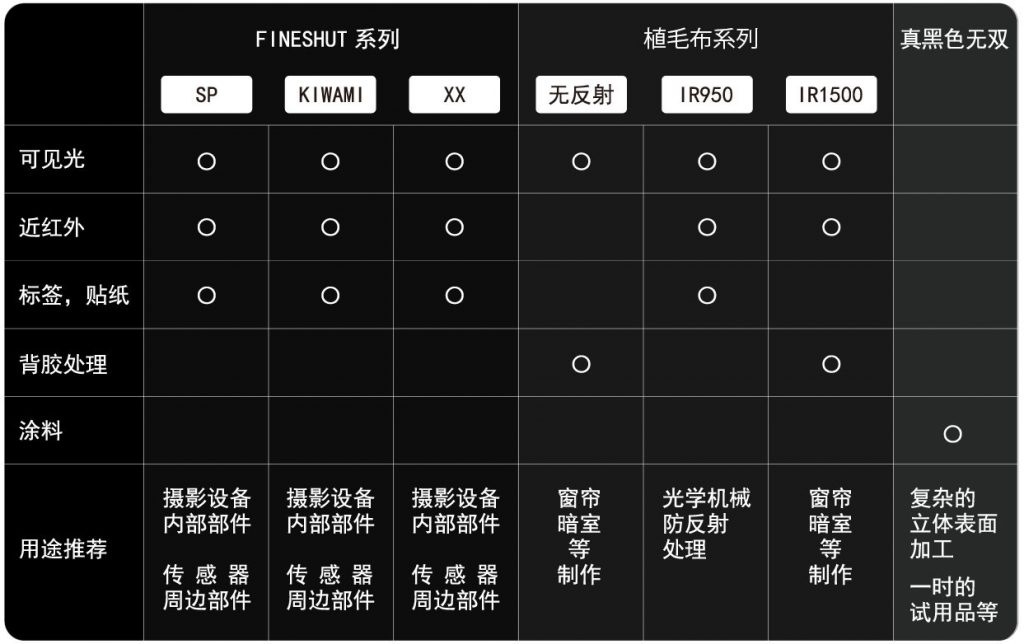

工业面上的特征和用途

出粉尘无出粉
无背胶无反射植毛布
近红外吸收植毛布IR1500
背胶
(单面胶)
近红外吸收植毛布IR950FINESHUT SP
FINESHUT KIWAMI
FINESHUT KIWAMI XX
涂装真黑色无双

工艺美术面上的特征和用途

可见光可见光和近红外
海绵布FINESHUT SP
FINESHUT KIWAMI
FINESHUT KIWAMI XX
植绒布无反射植毛布近红外吸收植毛布IR950
近红外吸收植毛布IR1500
涂 料真黑色无双
